Портальная система линейных перемещений

Ключевые особенности

Портальная конструкция «Гантри»:
Станина, колонны и траверса из натурального гранита обеспечивают виброустойчивость и термическую стабильность, являясь фундаментом высокой точности.

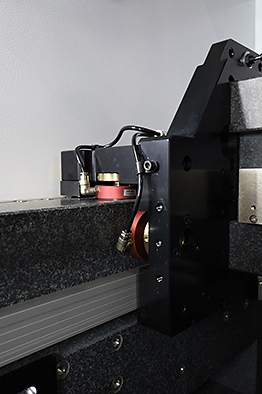

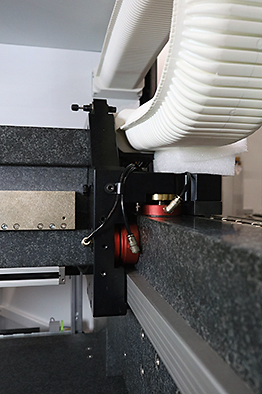

Аэростатика собственного производства:
Направляющие на пористых аэростатических подшипниках осей X и Y гарантируют отсутствие износа, механики и высокую чистоту перемещения.

Прямой привод:
Высокодинамичные линейные серводвигатели Servotronix для быстрых и точных позиционирований, интегрированные в гранитное основание.

Абсолютная обратная связь:
Прецизионные линейные энкодеры с интерфейсом BiSS-С и дискретностью 0.05 мкм для замкнутого управления по всем осям.

Технологичность:
Конструкция предусматривает удобный вывод кабелей и пневмолиний, а также сетку резьбовых отверстий М6 для быстрой смены оснастки.

Особенность XYZ750

Главная особенность XYZ750 — применение аэростатических подшипников из пористого материала собственной разработки и производства для осей X и Y. Воздушный зазор в несколько микрон полностью исключает механический контакт между подвижными частями.

Это обеспечивает:
- Абсолютную плавность хода и полное отсутствие механического контакта.
- Высочайшую геометрическую точность перемещения и ортогональность осей не хуже 5 мкм/м.
- Технологически неограниченный ресурс работы оборудования.
- Возможность работы в условиях чистых помещений.

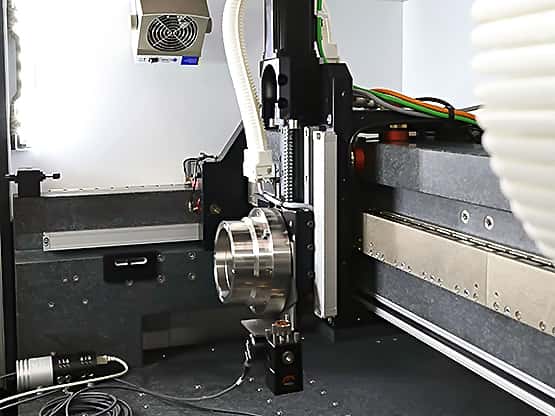

Перемещение по осям X и Y осуществляется с помощью высокоэффективных линейных серводвигателей, которые обеспечивают высокие скорости до 0,5 м/с и ускорения без люфтов и упругостей, присущих механическим передачам. Ось Z построена на базе прецизионной ШВП и сервомотора, что обеспечивает жесткость и точность вертикального позиционирования инструмента.
